การคำนวณอัตราการไหลผ่านวาล์วประตูเป็นสิ่งสำคัญสำหรับการใช้งานอุตสาหกรรมต่างๆ ในฐานะซัพพลายเออร์วาล์วประตูฉันได้พบลูกค้าจำนวนมากที่ถามเกี่ยวกับหัวข้อนี้มาก ในบล็อกนี้ฉันจะทำลายกระบวนการคำนวณอัตราการไหลผ่านวาล์วเกตในวิธีที่ง่ายและง่าย - เพื่อทำความเข้าใจ

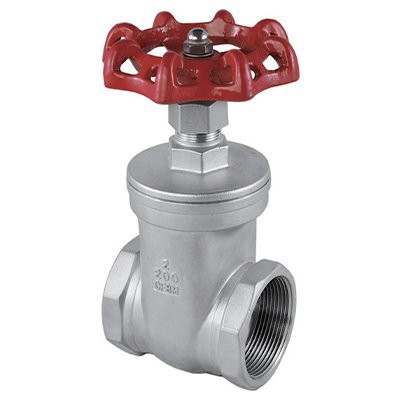

ก่อนอื่นเรามาเข้าใจกันว่าวาล์วประตูคืออะไร วาล์วประตูเป็นวาล์วชนิดหนึ่งที่ใช้ประตูหรือลิ่มเพื่อควบคุมการไหลของของเหลว เมื่อประตูเปิดเต็มที่จะช่วยให้การไหลไม่ จำกัด และเมื่อปิดมันจะบล็อกการไหลอย่างสมบูรณ์ เรานำเสนอวาล์วประตูที่หลากหลายเช่นวาล์วประตู SSและวาล์วประตูหน้าแปลนสแตนเลส-วาล์วประตูหน้าแปลนสแตนเลสซึ่งใช้ในอุตสาหกรรมต่าง ๆ เพื่อความทนทานและประสิทธิภาพที่เชื่อถือได้
ตอนนี้ในการคำนวณอัตราการไหลผ่านวาล์วเกตเราต้องพิจารณาปัจจัยบางอย่าง ปัจจัยแรกและที่สำคัญที่สุดคือค่า CV ของวาล์วหรือที่เรียกว่าสัมประสิทธิ์การไหล ค่า CV แสดงจำนวนแกลลอนสหรัฐต่อนาทีของน้ำที่ 60 ° F ซึ่งจะไหลผ่านวาล์วด้วยแรงดันลดลง 1 psi ทั่ววาล์ว
สูตรในการคำนวณอัตราการไหล (q) โดยใช้ค่า CV คือ:
Q = CV * √ (ΔP / G)
ที่ไหน:
- Q คืออัตราการไหลในแกลลอนสหรัฐต่อนาที (GPM)
- CV คือสัมประสิทธิ์การไหลของวาล์ว
- ΔPคือแรงดันตกผ่านวาล์วใน psi
- G คือแรงโน้มถ่วงเฉพาะของของเหลว
ลองมาดูตัวแปรเหล่านี้อย่างใกล้ชิด
ค่า CV
ค่า CV ของวาล์วเกตขึ้นอยู่กับขนาดการออกแบบและระดับการเปิด เมื่อวาล์วประตูเปิดเต็มที่จะมีค่า CV สูงสุด เมื่อวาล์วเริ่มปิดค่า CV จะลดลง ผู้ผลิตมักจะให้ค่า CV สำหรับวาล์วในแคตตาล็อกผลิตภัณฑ์ของพวกเขา ตัวอย่างเช่นหากคุณใช้หนึ่งในวาล์วประตูหน้าแปลนสแตนเลสคุณสามารถค้นหาค่า CV ในข้อกำหนดของผลิตภัณฑ์
ความดันลดลง (ΔP)
แรงดันตกผ่านวาล์วคือความแตกต่างของความดันระหว่างทางเข้าและทางออกของวาล์ว สามารถวัดได้โดยใช้เกจวัดความดันที่ติดตั้งที่ด้านใดด้านหนึ่งของวาล์ว การลดลงของแรงดันที่สูงขึ้นมักจะบ่งบอกถึงความต้านทานต่อการไหลซึ่งอาจเกิดจากวาล์วปิดบางส่วนหรือของเหลวความหนืดสูง
แรงโน้มถ่วงเฉพาะ (G)
แรงโน้มถ่วงเฉพาะของของเหลวคืออัตราส่วนของความหนาแน่นของของเหลวต่อความหนาแน่นของน้ำที่อุณหภูมิที่กำหนด สำหรับน้ำที่ 60 ° F แรงโน้มถ่วงเฉพาะคือ 1 สำหรับของเหลวอื่น ๆ คุณต้องค้นหาค่าแรงโน้มถ่วงเฉพาะในตารางอ้างอิง ตัวอย่างเช่นหากคุณกำลังจัดการกับของเหลวที่ใช้ปิโตรเลียมแรงโน้มถ่วงเฉพาะของมันอาจอยู่ที่ 0.8
ลองทำงานผ่านตัวอย่าง สมมติว่าเรามีวาล์วประตูที่มีค่า CV 100 ลดแรงดัน 5 psi ทั่ววาล์วและเรากำลังจัดการกับน้ำ (G = 1) ใช้สูตร:
Q = CV * √ (ΔP / G)
Q = 100 * √ (5/1)
Q = 100 * √5
Q ≈ 100 * 2.24
Q ≈ 224 gpm
ดังนั้นอัตราการไหลผ่านวาล์วประตูในตัวอย่างนี้อยู่ที่ประมาณ 224 แกลลอนสหรัฐต่อนาที
ข้อพิจารณาอื่น ๆ
ในขณะที่สูตรที่ใช้ CV เป็นวิธีทั่วไปในการคำนวณอัตราการไหล แต่ก็มีปัจจัยอื่น ๆ ที่อาจส่งผลกระทบต่อความแม่นยำของการคำนวณ
- ความหนืด: หากของเหลวมีความหนืดสูงมันจะไหลช้ากว่าผ่านวาล์วและอัตราการไหลจริงอาจต่ำกว่าสูตรที่คาดการณ์ ในกรณีเช่นนี้คุณอาจต้องใช้สมการที่ซับซ้อนมากขึ้นซึ่งคำนึงถึงความหนืด
- การตัดแต่งวาล์วและเงื่อนไข: ส่วนประกอบภายในของวาล์วที่เรียกว่าการตกแต่งสามารถสวมใส่ได้ตลอดเวลา การตัดแต่งที่สวมใส่อาจส่งผลกระทบต่อประสิทธิภาพของวาล์วและเปลี่ยนค่า CV การบำรุงรักษาและการตรวจสอบวาล์วเป็นประจำสามารถช่วยให้แน่ใจว่าการคำนวณอัตราการไหลที่แม่นยำ
- อุปกรณ์ท่อและเค้าโครงระบบ: การปรากฏตัวของอุปกรณ์ท่อเช่นข้อศอก, เสื้อยืดและตัวลดที่อยู่ใกล้กับวาล์วอาจส่งผลกระทบต่ออัตราการไหล อุปกรณ์เหล่านี้สร้างความต้านทานเพิ่มเติมต่อการไหลซึ่งสามารถเพิ่มแรงดันตกผ่านวาล์ว
ในบางกรณีคุณอาจต้องการใช้หน่วย SI สำหรับการคำนวณอัตราการไหล หน่วย SI สำหรับอัตราการไหลคือลูกบาศก์เมตรต่อวินาที (m³/s) ในการแปลงจาก gpm เป็นm³/s คุณสามารถใช้ปัจจัยการแปลง: 1 gpm = 6.309 ×10⁻⁵m³/s
หากคุณไม่มั่นใจในการคำนวณอัตราการไหลด้วยตัวเองหรือหากคุณมีระบบที่ซับซ้อนคุณควรปรึกษากับวิศวกรมืออาชีพเสมอ ในฐานะผู้จัดหาวาล์วเกตเรายังมีทีมผู้เชี่ยวชาญที่สามารถช่วยเหลือคุณในการคำนวณอัตราการไหลและช่วยคุณเลือกวาล์วที่เหมาะสมสำหรับแอปพลิเคชันของคุณ
ไม่ว่าคุณจะอยู่ในอุตสาหกรรมเคมีน้ำมันและก๊าซหรือการบำบัดน้ำการได้รับอัตราการไหลผ่านวาล์วประตูของคุณเป็นสิ่งจำเป็นสำหรับการทำงานที่มีประสิทธิภาพของระบบของคุณ ช่วงของเราวาล์วประตู SSและวาล์วประตูหน้าแปลนสแตนเลสได้รับการออกแบบมาเพื่อตอบสนองความต้องการการไหลที่แตกต่างกัน
หากคุณสนใจซื้อวาล์วประตูหรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับการคำนวณอัตราการไหลอย่าลังเลที่จะติดต่อเรา เราอยู่ที่นี่เพื่อช่วยให้คุณตัดสินใจได้ดีที่สุดสำหรับความต้องการทางอุตสาหกรรมของคุณ ติดต่อเราสำหรับการสนทนาโดยละเอียดและมาทำงานร่วมกันเพื่อให้แน่ใจว่าระบบของคุณทำงานได้อย่างราบรื่น
การอ้างอิง
- Crane Co. ,“ การไหลของของเหลวผ่านวาล์วอุปกรณ์และท่อ” กระดาษเทคนิคหมายเลข 410
- Perry, RH, & Green, DW,“ คู่มือวิศวกรเคมีของ Perry,” McGraw - Hill Education
